Назначение изделия

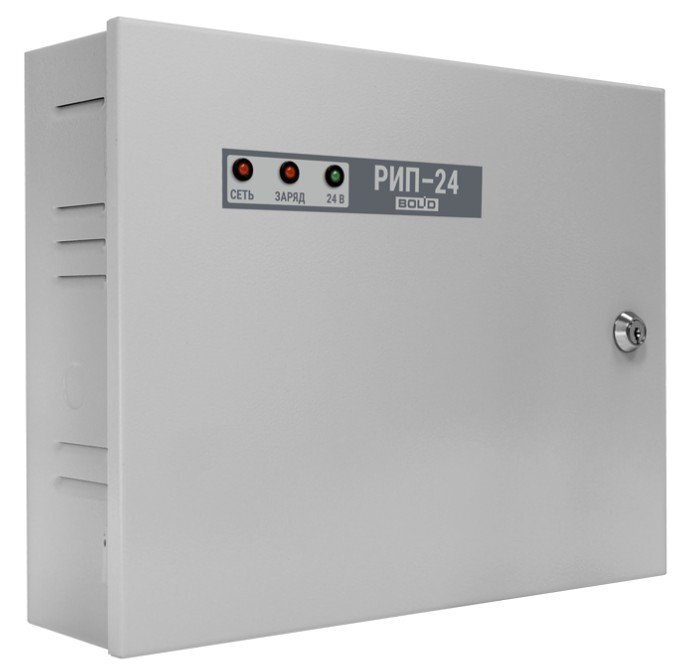

Источник электропитания РИП-24 (исп.01) предназначен для группового питания извещателей и приемно-контрольных приборов охранной и охранно-пожарной сигнализации, требующих резервного электропитания с напряжением 24 В постоянного тока.
Особенности
- защита от переполюсовки аккумуляторной батареи (АБ) и замыкания клемм
- защита от короткого замыкания или перегрузки по току с полным восстановлением работоспособности после устранения неисправности
- контроль напряжения АБ и исправности цепей ее подключения
- автоматическое отключение АБ от нагрузки при ее глубоком разряде для сохранения работоспособности
- защита от превышения допустимого напряжения на АБ
- световая индикация и звуковая сигнализация аварийных состояний
- работа на нагрузку с большими пусковыми токами без разряда АБ: при включении исполнительных механизмов, АСПТ и т.п.
- выход "Авария сети" для дистанционной сигнализации
- тип монтажа – настенный, навесной
Комлектация
Вставка плавкая ВПТ6-10 (2 А), шуруп 1-4х40.019 (3 шт.), дюбель (3 шт.), провод, втулка (2 шт.), ключ (2 шт.)
Дополнительное оборудование
(008536) - Бокс для аккумуляторов
(283922) - АБ 1207К, Аккумулятор 12В / 7 Ач; выводы Ш-4.8; срок службы 5 лет
(283926) - АБ 1207С, Аккумулятор 12В / 7 Ач; выводы Ш-6.3; срок службы 12 лет
(283931) - АБ 1207М, Аккумулятор 12В / 7 Ач; выводы Ш-6.3; срок службы 15 лет
(292805) - АБ 1209К, Аккумулятор 12В / 7 Ач; выводы Ш-4.8; срок службы 5 лет
(292804) - АБ 1209С, Аккумулятор 12В / 7 Ач; выводы Ш-6.3; срок службы 12 лет
(292806) - АБ 1209М, Аккумулятор 12В / 7 Ач; выводы Ш-6.3; срок службы 15 лет
(284704) - Аккумулятор герметичный ETALON FORS 1207
(008064) - Аккумулятор герметичный Delta DT 1207 12В/7Ач.
(208944) - Аккумулятор герметичный Delta DTM 1207
Тип устройства Источник вторичного электропитания резервированный | Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 30 |
Световая индикация "Наличие сети"; "Состояние АКБ. ЗАРЯД"; "Нагрузка" | Выходной ток, А: |
Диагностические выходы тип "ОК": "Авария" | - номинальный при наличии основного питания 3 |
Напряжение питания, B: | - максимальный при наличии основного питания 4 |
- от сети переменного тока 187…250 | Тип используемого аккумулятора 12 В 7 А·ч |
Потребляемый ток: | Количество аккумуляторов, шт 2 |
- при питании от сети переменного тока, А 0.7 | Защита от короткого замыкания Есть |
- при питании от резервного источника питания, А 0.03 | Защита аккумулятора от глубокого разряда Есть |
Выходное напряжение, В: | Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 19.2…21.6 |
- при питании от сети переменного тока 25.8…28.2 | Диапазон рабочих температур, °С -10…+40 |
- при питании от аккумуляторной батареи 21…23 | Габаритные размеры мм 340х270х100 |
