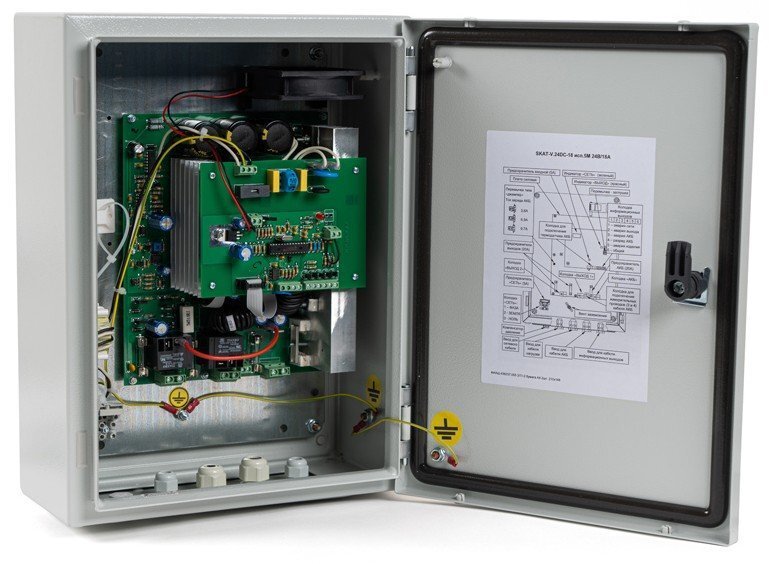

Назначение изделия
Предназначен для питания нагрузок с номинальным напряжением питания 24 В и 48 В постоянного тока и заряда внешней аккумуляторной батареи.
Особенности
- температурная компенсация напряжения заряда АКБ при наличии питающей сети;
- автоматический переход в режим резервного питания при отключении электрической сети;
- электронная защита от перегрева, при этом устройство переходит в режим резервного питания до понижения его температуры ниже заданного значения;
- защита от короткого замыкания в нагрузке посредством плавкого предохранителя;
- защита от короткого замыкания клемм АКБ;
- защита изделия и нагрузки от неправильного подключения (переполюсовки) клемм АКБ посредством плавкого предохранителя;
- контроль наличия внешней АКБ;
- защита АКБ от глубокого разряда путем отключения нагрузки от АКБ;
- защита от аварийного повышения выходного напряжения путем автоматического отключения изделия;
- светодиодная индикация режима работы;
- защита питающей сети от короткого замыкания посредством плавкого предохранителя;
- возможность восстановления работоспособности изделия при подключении исправной и заряженной АКБ и отсутствии напряжения питающей сети («холодный запуск»);
- подключение внешнего контакта (тумблера) «ВЫХОД» для оперативного включения/отключения нагрузок;
- формирование выходных информационных сигналов в формате «открытый коллектор» для внешних устройств автоматики или цепей индикации;
- полная пыле- и влагозащита при неблагоприятных условиях эксплуатации.
Тип устройства Источник бесперебойного питания | Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 150/100 |
Световая индикация "Нагрузка" | Выходной ток, А: |
Диагностические выходы тип "ОК": "Наличие сети"; "Состояние АКБ. РАЗРЯД";"Состояние АКБ. АВАРИЯ; "Нагрузка" | - номинальный при наличии основного питания 18 |
Напряжение питания, B: | - максимальный при наличии основного питания 20 |
- от сети переменного тока 180…250 | Тип используемого аккумулятора 12 В 17…250 А·ч |
Потребляемая мощность: | Количество аккумуляторов, шт 2 |
- от сети переменного тока 20 ВА | Защита от короткого замыкания Есть |
Потребляемый ток: | Защита аккумулятора от глубокого разряда Есть |
- при питании от резервного источника питания, А 0.25 | Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 20.8…21.2 |
Выходное напряжение, В: | Ток заряда аккумуляторной батареи, А 9.7; 6.9; 3.8 |
- при питании от сети переменного тока 27.3…27.7/47…48 | Степень защиты IP65 |
- при питании от аккумуляторной батареи 21…27.5/47…48 | Диапазон рабочих температур, °С -40…+50 |
