Назначение изделия
Источник бесперебойного питания постоянного тока «Штиль» PS2420G-2 обеспечит ваше оборудование охранной и пожарной сигнализации, контроля и управления доступом, видеонаблюдения и других приборов и устройств с потребляемым током до 20 А бесперебойным питанием электроэнергией высокого качества напряжением 24 В.
ИБП PS2420G-2 представляет собой импульсный преобразователь (ШИМ) переменного тока напряжением 220 В в постоянный ток с напряжением 24 В, оснащенный схемой ограничения тока заряда аккумуляторной батареи и защиты ее от глубокого разряда.

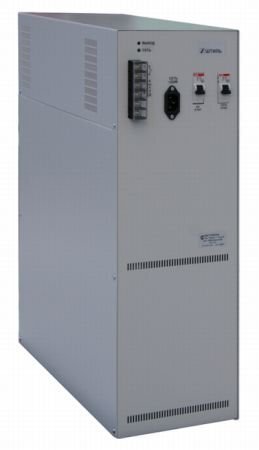

Конструктивно ИБП выполнен в виде модуля для размещения на плоской горизонтальной поверхности с двухполочным отсеком для установки АБ емкостью до 70 А*ч. На передней панели изделия расположены индикаторы наличия входного и выходного напряжения, автоматические выключатели сети и АБ, на задней панели расположен сетевой кабель, жестко заделанный в корпус, клеммная колодка для подключения нагрузки, разъем дистанционной сигнализации.
При выборе ИБП необходимо учитывать, что указанный выходной ток должен обеспечивать как питание нагрузки, так и заряд АБ. Если выходного тока ИБП PS2420G-2 вам недостаточно, обратите внимание на более мощные модульные установки электропитания "Штиль".
Особенности
- защита от перегрузки и короткого замыкания с автоматическим восстановлением;
- защита от неправильной полярности подключения аккумуляторной батареи;
- индикация наличия входного и выходного напряжения;
- гальваническая развязка входных и выходных цепей;
- "сухие" контакты дистанционной сигнализации;
- широкий диапазон входного напряжения;
- защита от глубокого разряда АБ;
- ограничение тока заряда АБ;
- принудительное охлаждение;
- высокая надежность;
- высокий КПД.
Тип устройства Источник вторичного электропитания резервированный | Выходной ток, А: |
Световая индикация "Наличие сети"; "Нагрузка" | - номинальный при наличии основного питания 20 |
Диагностические выходы тип "СК": "АВАРИЯ" | Тип используемого аккумулятора 12 В 7…65 А·ч |
Напряжение питания, B: | Количество аккумуляторов, шт 2…8 |
- от сети переменного тока 178…264 | Защита от короткого замыкания Есть |
Выходное напряжение, В: | Защита аккумулятора от глубокого разряда Есть |
- при питании от сети переменного тока 27.4±0.4 | Ток заряда аккумуляторной батареи, А 3 |
- при питании от аккумуляторной батареи 21…27.4 | Степень защиты IP20 |
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 200 | Диапазон рабочих температур, °С -40…+50 |
Габаритные размеры мм 580 195 445 |
