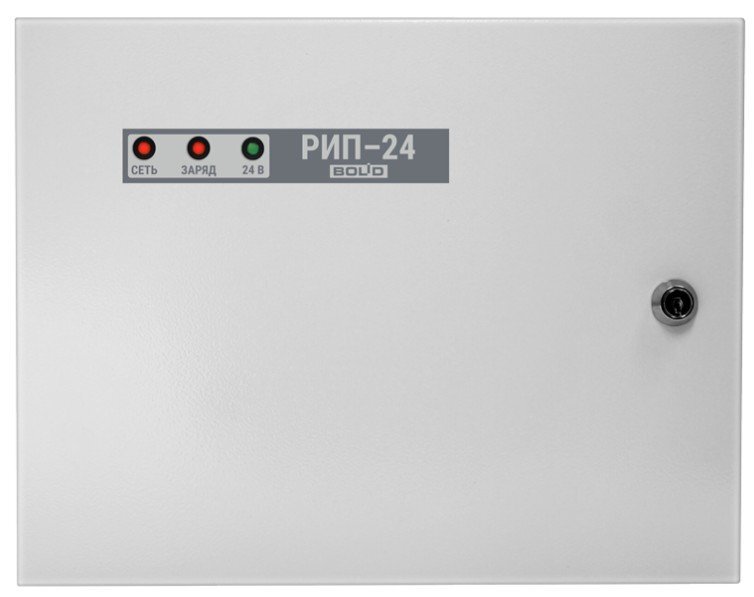

Назначение изделия
Предназначен для группового питания извещателей и приёмно-контрольных приборов охранной и охранно-пожарной сигнализации, требующих резервного электропитания с напряжением 24 В постоянного тока.
Особенности
Соответствуют "Техническому регламенту о требованиях пожарной безопасности" (Федеральный закон от 22.07.2008 №123-ФЗ) и сертифицированы по ГОСТ Р 53325-2009 п.5: "Источники 1-й категории надежности электроснабжения средств противопожарной защиты".
* - Защита с автоматическим восстановлением работоспособности:
- от превышения выходного напряжения
- от перегрузок по выходу
- от «переполюсовки» аккумуляторных батарей (АБ)
- от замыкания клемм подключения АБ
* - Контроль:
- сетевого напряжения
- величины выходного напряжения
- величины напряжения АБ
* - Передача информации о неисправности или отклонении напряжений от нормы с помощью реле
* - Световая индикация и звуковая сигнализация:
- наличие сетевого напряжения в сети
- короткое замыкание или перегрузка по выходу
- заряд АБ
- отключение АБ при её разряде
- отключение выхода РИП
* - Контроль вскрытия корпуса
Дополнительное оборудование
(008536) - Бокс для аккумуляторов
(283922) - АБ 1207К, Аккумулятор 12В / 7 Ач; выводы Ш-4.8; срок службы 5 лет
(283926) - АБ 1207С, Аккумулятор 12В / 7 Ач; выводы Ш-6.3; срок службы 12 лет
(283931) - АБ 1207М, Аккумулятор 12В / 7 Ач; выводы Ш-6.3; срок службы 15 лет
(292805) - АБ 1209К, Аккумулятор 12В / 7 Ач; выводы Ш-4.8; срок службы 5 лет
(292804) - АБ 1209С, Аккумулятор 12В / 7 Ач; выводы Ш-6.3; срок службы 12 лет
(292806) - АБ 1209М, Аккумулятор 12В / 7 Ач; выводы Ш-6.3; срок службы 15 лет
(284704) - Аккумулятор герметичный ETALON FORS 1207
(008064) - Аккумулятор герметичный Delta DT 1207 12В/7Ач.
(208944) - Аккумулятор герметичный Delta DTM 1207
Тип устройства Источник вторичного электропитания резервированный | Выходной ток, А: |
Световая индикация "Наличие сети"; "Состояние АКБ. ЗАРЯД"; "Нагрузка" | - номинальный при наличии основного питания 3 |
Диагностические выходы тип "СК": "Наличие сети"; "Состояние АКБ"; "Нагрузка" | - максимальный при наличии основного питания 4 |
Напряжение питания, B: | Тип используемого аккумулятора 12 В 7 А·ч |
- от сети переменного тока 187…242 | Количество аккумуляторов, шт 2 |
Потребляемый ток: | Защита от короткого замыкания Есть |
- при питании от сети переменного тока, А 0.8 | Защита аккумулятора от глубокого разряда Есть |
- при питании от резервного источника питания, А 0.04 | Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 19.8…21 |
Выходное напряжение, В: | Степень защиты IP20 |
- при питании от сети переменного тока 26.6…27.8 | Диапазон рабочих температур, °С -10…+40 |
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 50 | Габаритные размеры мм 340х270х100 |
