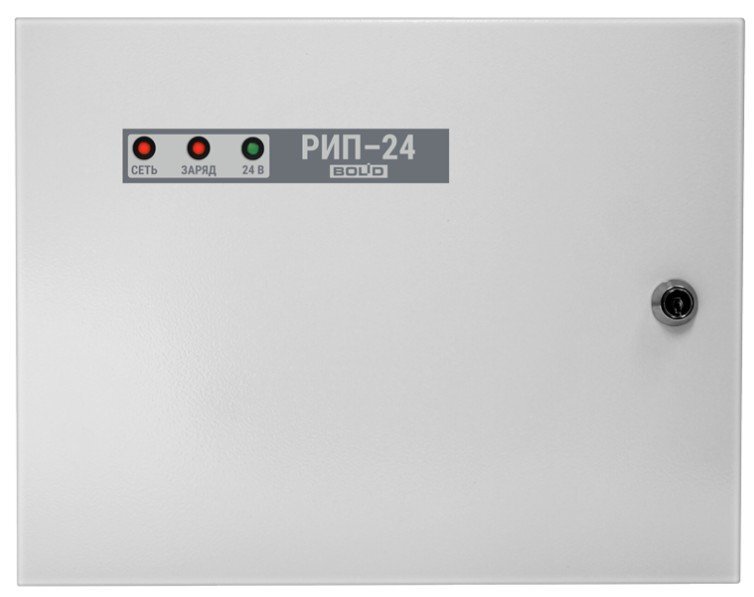

Назначение изделия
Предназначен для группового питания извещателей и приёмно-контрольных приборов охранной и охранно-пожарной сигнализации, требующих резервного электропитания с напряжением 24 В постоянного тока.
Дополнительное оборудование
(283922) - АБ 1207К, Аккумулятор 12В / 7 Ач; выводы Ш-4.8; срок службы 5 лет
(283926) - АБ 1207С, Аккумулятор 12В / 7 Ач; выводы Ш-6.3; срок службы 12 лет
(283931) - АБ 1207М, Аккумулятор 12В / 7 Ач; выводы Ш-6.3; срок службы 15 лет
(292805) - АБ 1209К, Аккумулятор 12В / 7 Ач; выводы Ш-4.8; срок службы 5 лет
(292804) - АБ 1209С, Аккумулятор 12В / 7 Ач; выводы Ш-6.3; срок службы 12 лет
(292806) - АБ 1209М, Аккумулятор 12В / 7 Ач; выводы Ш-6.3; срок службы 15 лет
Тип устройства Источник вторичного электропитания резервированный | Выходной ток, А: |
Световая индикация "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка" | - номинальный при наличии основного питания 1 |
Диагностические выходы тип "СК": "Наличие сети"; "Состояние АКБ"; "Нагрузка" | - максимальный при наличии основного питания 1.5 |
Напряжение питания, B: | Тип используемого аккумулятора 12 В 7 А·ч |
- от сети переменного тока 187…242 | Количество аккумуляторов, шт 2 |
Потребляемый ток: | Защита от короткого замыкания Есть |
- при питании от сети переменного тока, А 0.4 | Защита аккумулятора от глубокого разряда Есть |
- при питании от резервного источника питания, А 0.04 | Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 19.8…21 |
Выходное напряжение, В: | Степень защиты IP20 |
- при питании от сети переменного тока 26.6…27.8 | Диапазон рабочих температур, °С -10…+40 |
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 50 | Габаритные размеры мм 340х270х100 |
