Назначение изделия

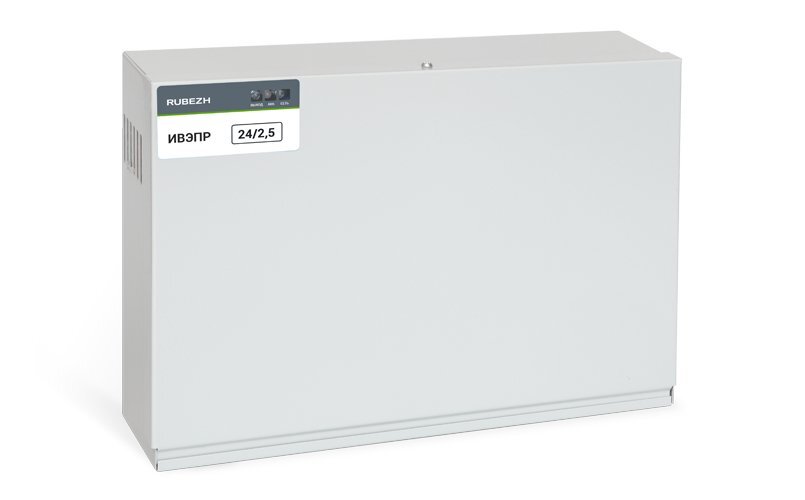

Источник питания номинальным постоянным напряжением 24 В и выходным током до 2,5 А. Предназначен для стабильного бесперебойного электропитания систем охранной и пожарной сигнализации, пожаротушения, дымоудаления и оповещения.
Особенности
Источник питания выполнен в металлическом корпусе с возможностью установки двух 12-вольтовых АКБ, соединяемых последовательно. Источник сертифицирован на соответствие ГОСТ Р 53325-2009.
В состав схемы ИВЭПР 24/2,5 входит «электронный ключ», позволяющий постоянно тестировать наличие и уровень напряжения аккумуляторной батареи, а также управлять процессом её заряда. Зарядный ток находится в обратной зависимости от степени заряда АКБ. Таким образом, по мере заряда АКБ величина зарядного тока уменьшается и в конечном итоге остаётся на уровне компенсации саморазряда АКБ. Электронный ключ, компенсируя саморазряд, поддерживает напряжение на АКБ на максимальном уровне, при этом полностью исключена ситуация перезаряда АКБ. Источник не производит заряд АКБ с напряжением ниже 10 В (каждая), поскольку глубоко разряженные АКБ являются, как правило, неисправными и непригодными к эксплуатации.
Импульсная схема ИВЭПР обеспечивает высокий коэффициент полезного действия, что снижает затраты на электроэнергию при эксплуатации, а также сводит к минимуму тепловыделение источника, которое негативно сказывается на сроке службы аккумуляторной батареи.
Дополнительное оборудование
(237018) - БР 24 2х12, Бокс резервного питания
(237046) - БР 24 2х17, Бокс резервного питания
(251023) - БР 24 2х40, Бокс резервного питания
Тип устройства Источник вторичного электропитания резервный | Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 100 |
Световая индикация "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка" | Выходной ток, А: |
Диагностические выходы тип "ОК": "Авария" | - номинальный при наличии основного питания 2.5 |
Напряжение питания, B: | - максимальный при наличии основного питания 3 |
- от сети переменного тока 130…265 | Тип используемого аккумулятора 12 В 17 А·ч |
Потребляемая мощность: | Количество аккумуляторов, шт 2 |
- от сети переменного тока 85 Вт | Защита от короткого замыкания Есть |
Потребляемый ток: | Защита аккумулятора от глубокого разряда Есть |
- при питании от резервного источника питания, А 0.04 | Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 20.3…21.3 |
Выходное напряжение, В: | Ток заряда аккумуляторной батареи, А 0.4 |
- при питании от сети переменного тока 26.8…27.6 | Степень защиты IP20 |
- при питании от аккумуляторной батареи 20.3…27.0 | Диапазон рабочих температур, °С -10…+50 |
Габаритные размеры мм 372х86х253 |
