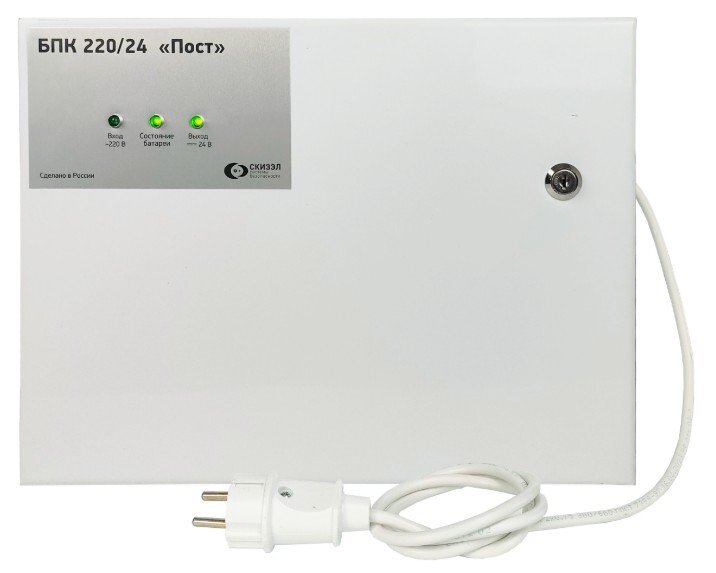

Назначение изделия
Блок питания предназначен для обеспечения бесперебойным электропитанием технических средств охранной сигнализации, в том числе при кратковременном отключении сетевого питания, а также для защиты от существующих помех в сети с сохранением параметров.
Блок питания представляет собой стабилизированный с резервом источник питания.
Обеспечивает защиту от любых перепадов напряжения.
Имеется встроенная грозозащит.
БП рассчитаны на непрерывную круглосуточную работу.
БП удовлетворяет требованиям к электромагнитной совместимости по ГОСТ 30379, для ТС, используемых в жилых, коммерческих и лёгких промышленных обстановках.
БП по способу защиты человека от поражения электрическим током соответствует классу защиты I по ГОСТ IEC 60335-1 и ГОСТ IEC 60065. Код ТН ВЭД: 8531 10 950 0
Особенности
- БП сохраняют работоспособность в диапазоне рабочих температур окружающего воздуха от 0°С до плюс 40 °С при воздействии повышенной относительной влажности воздуха до 80 %, без конденсации влаги, при температуре плюс 25°С.
- БП удовлетворяет требованиям к электромагнитной совместимости по ГОСТ 30379, для ТС, используемых в жилых, коммерческих и лёгких промышленных обстановках.
- БП по способу защиты человека от поражения электрическим током соответствует классу защиты I по ГОСТ IEC 60335-1 и ГОСТ IEC 60065.
- Блок питания имеет информационные выходы – «сухой контакт» для подключения к приёмно-контрольной аппаратуре. Информационные состояния: наличие входного напряжения, наличие выходного напряжения; состояние аккумуляторной батареи.
- Уровень пульсаций выходного напряжения БП не более 100 мВ.
- Стабилизированное выходное напряжение 24В± 5% во всем рабочем диапазоне входных напряжений электросети и во всем рабочем диапазоне напряжения аккумуляторных батарей.
- БП имеет два независимых выхода для подключения внешних приборов.
- БП не являются источником каких-либо помех по отношению к техническим средствам охраны, что обеспечивает возможность их совместной работы.
- Источник питания имеет светодиодную индикацию нормальной работы, наличия входного и выходного напряжения, индикацию состояния аккумуляторных батарей.
Тип устройства Источник вторичного электропитания резервированный | - номинальный при наличии основного питания 2.5 |
Световая индикация "Наличие сети"; "Состояние АКБ"; "Нагрузка" | - максимальный при наличии основного питания 3 |
Диагностические выходы тип "ОК": "Наличие сети"; "Нагрузка"; "АКБ" | Тип используемого аккумулятора 12 В 17 А·ч |
Напряжение питания, B: | Количество аккумуляторов, шт 2 |
- от сети переменного тока 184…253 | Защита от короткого замыкания Есть |
Выходное напряжение, В: | Защита аккумулятора от глубокого разряда Есть |
- при питании от сети переменного тока 24.5 В ±5%; | Степень защиты IP20 |
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 100 | Диапазон рабочих температур, °С 0…+40 |
Выходной ток, А: | Габаритные размеры мм 400х300х115 |
