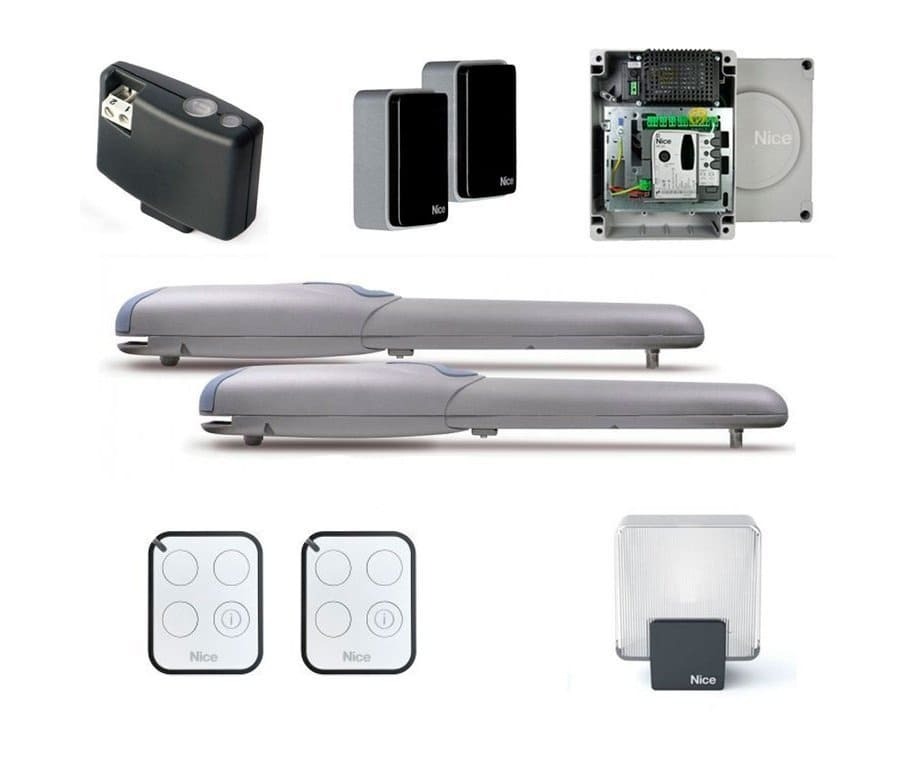

Комплект Nice WINGO4024BDKCE для распашных ворот шириной до 2 м, весом до 400 кг состоит из двух приводов WG4024, блока управления MC424L, фотоэлемента EPM, лампы ELDC, двух пультов ДУ ON3EBD и приемника OXIBD.
WG4024
Электромеханический мотор-редуктор поддерживает ручную блокировку и разблокировку, подключение электромеханического замка (до 15 Вт).
Характеристики:
- Номинальное толкающие усилие — 500 Н, максимальное — 1500 Н.
- Длина хода — 320 мм.
- Скорость без нагрузки — 0.018 м/с, с нагрузкой — 0.013 м/мин.
- Обнаружение препятствий — амперометрическая технология.
- Количество циклов при номинальном крутящем моменте — 40.
- Защита алюминиевого корпуса от пыли и влаги — IP44.
- Рабочие температуры — –20 ?С… +50 ?С.
- Ресурс (зависит от размера и веса створки, температуры etc) — 80 000 ~ 250 000 циклов.
- Питание — 24 В DC.
- Потребляемая мощность: номинальная — 50 Вт, максимальная — 85 Вт.
- Потребление тока: номинальное — 2 А, максимальное — 3.5 А.
- Размер — 770*98*95 (h) мм.
- Вес — 6 кг.
EPM
Пара фотоэлементов (D-датчики присутствия по EN 12453, релейный выход) с технологией двойного антибликового контура состоит из передающего (TX) и приемного (RX) элементов, располагаемых параллельно и синхронизируемых для предотвращения интерференции. Рабочий радиус действия — до 30 м, угол обзора линз — 20?. Время срабатывания — до 30 мс. Защита корпуса от пыли и влаги — IP44. Рабочие температуры — –20 ?С… +55 ?С. Питание — 24 В DC, 24 В AC, 12 В DC. Суммарный (TX и RX) потребляемый ток — макс. 55 мА. Размер — 50*80*28.5 мм. Вес — 143 г.
MC424L
Блок управления рассчитан на приводы с мощностью до 75 ВА, оборудован электронной платой, тремя кнопками с LED-индикацией для программирования функций, индикацией неисправностей, сетевым и сервисным предохранителями. Интерфейсы: SM для радиоприемников серий OXI, SMXI и SMXIS, вход «Стоп», порты для резервной АКБ PS124 (в комплект не входит) или солнечной батареи (в комплект не входит), IBT4N для подключения устройств с интерфейсом BusT4, клеммы приводов и радиоантенны. Расстояние до привода и замка — до 10 м, источника питания — 30 м, солнечной батареи — 3 м, антенны — 20 м.
Параметры:
- Автоматическое закрывание створок после заданной паузы (5 ~ 80 с.).
- Проверка статуса ворот.
- Режим энергосбережения.
- Частичное открывание створок.
- Функция «Фототест» — выполнение действия после проверки и подтверждения работоспособности подключенных устройств.
- Программирование крайних положений.
- Защита от пыли и влаги — IP54.
- Рабочие температуры — –20 ?С… +55 ?С.
- Питание — 230 В AC.
- Потребляемая мощность: номинальная — 50 Вт, максимальная — 85 Вт.
- Размер — 230*125*300 мм.
- Вес — 4.1 кг.
ON3EBD
Двухсторонний 3-канальный пульт ДУ (433.92 МГц) с динамически изменяемым кодом, тремя функциональными и информационной кнопкой для получения данных о статусе автоматики работает при температурах –5 ?C... +55 ?C. Защита корпуса от пыли и влаги соответствует стандарту IP40. Источник питания — литиевая батарея (3 В) CR2032. Размер — 45*56*11 мм, вес — 18 г.
OXIBD
Четырехканальный приемник (433.92 МГц) с памятью на 750 двусторонних и 1024 односторонних передатчиков работает по радиопротоколу Nice — ячеистая технология обеспечивает расстояние передачи до 500 м. Поддерживает 2-стороннюю систему кодирования BD, передачу подтверждения о полученной команде, информации о состоянии автоматики. Укомплектован LED-индикатором, антенной. Чувствительность — –108 дБм. Питание — 5 В DC (от блока управления привода). Защита от пыли и влаги — IP20, рабочие температуры — –20 ?С… +55 ?С. Размер — 49.5*41.9*18 мм, вес — 22 г.
ELDC
Сигнальная LED-лампа белого света с антенной 433.92 МГц поддерживает режим мигания (включение и отключение по 5 с.), выполнена в корпусе из ударопрочного пластика с кронштейном для универсального крепления. Защита от пыли и влаги — IP44, рабочие температуры — –20 ?С… +50 ?С. Питание — 12 ~ 36 В. Размер — 132*72*155 мм.
