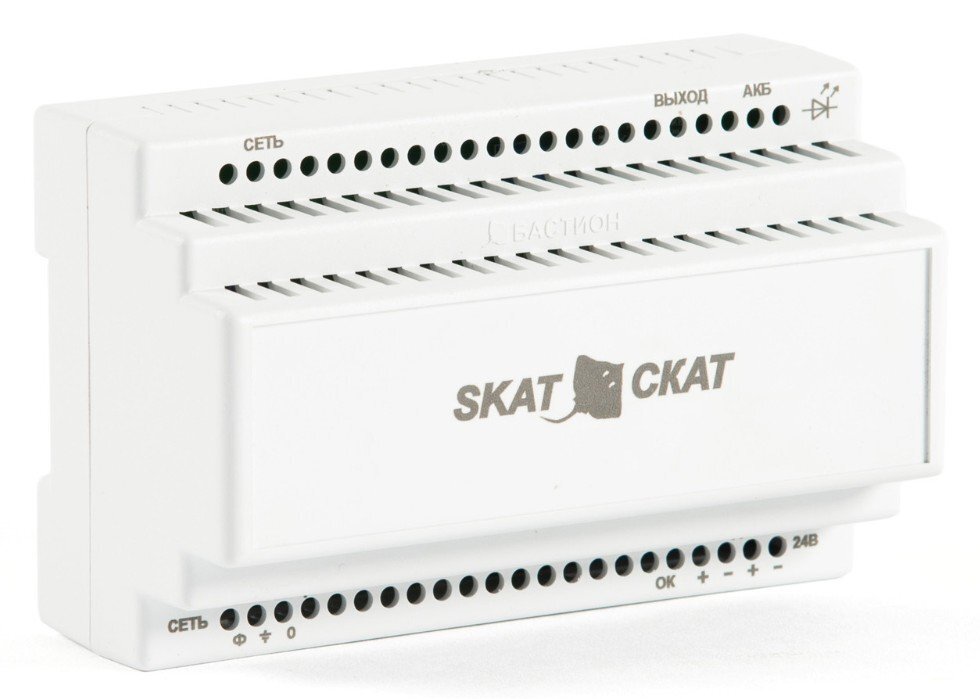

Назначение изделия
Предназначен для обеспечения бесперебойным питанием систем ОПС, видеонаблюдения и других потребителей с номинальным напряжением питания 24 в постоянного тока.
Особенности
- световую индикацию наличия напряжения электрической сети;
- световую индикацию наличия выходного напряжения;
- световую индикацию наличия АКБ;
- питание нагрузки стабилизированным напряжением согласно п. 2 таблицы при наличии напряжения в электрической сети, режим «Основной»;
- автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при снижении напряжения электрической сети ниже допустимого уровня (п. 1 таблицы) или при отключении электрической сети, режим «Резерв»;
- контроль наличия АКБ;
- защиту АКБ от глубокого разряда;
- защиту от переполюсовки клемм АКБ посредством самовосстанавливающегося предохранителя;
- электронную защиту от короткого замыкания клемм АКБ;
- защиту от короткого замыкания на выходе с отключением выходного напряжения;
- автоматическое восстановление выходного напряжения после устранения причины замыкания;
- защиту нагрузки от аварии источника;
- выдачу информационных диагностических сообщений с помощью световых индикаторов;
- выдачу информационных сообщений «Переход на резерв», «Наличие АКБ», «Наличие выходного напряжения» посредством переключения контактов реле;
- режим «холодный пуск» позволяет автоматически восстановить работоспособность источника при подключении исправной и заряженной АКБ в режиме «Резерв».
Тип устройства Источник вторичного электропитания резервированный | Выходной ток, А: |
Световая индикация "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка" | - номинальный при наличии основного питания 1.3 |
Диагностические выходы тип "СК": “Переход на резерв"; “Наличие АКБ"; “Наличие выходного напряжения" | - максимальный при наличии основного питания 1.5 |
Напряжение питания, B: | Тип используемого аккумулятора 12 В 4.5 или 7 А·ч |
- от сети переменного тока 185…242 | Количество аккумуляторов, шт 2 |
Потребляемая мощность: | Защита от короткого замыкания Есть |
- от сети переменного тока 50 ВА | Защита аккумулятора от глубокого разряда Есть |
Выходное напряжение, В: | Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 21…22 |
- при питании от сети переменного тока 27.0…27.8 | Ток заряда аккумуляторной батареи, А 0.2…0.35 |
- при питании от аккумуляторной батареи 20.0…27.8 | Степень защиты IP20 |
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 30 | Диапазон рабочих температур, °С -10…+40 |
Габаритные размеры мм 139х89х65 |
