Назначение изделия
Предназначен для обеспечения бесперебойного питания постоянным током различных устройств, в том числе устройств охранной сигнализации и систем контроля доступа в условиях существенных изменений сетевого напряжения.

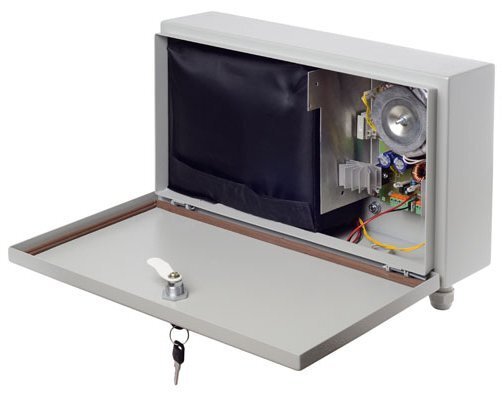

Герметичный корпус с термостатированным отсеком под аккумуляторные батареи обеспечивает эксплуатацию блока на открытом воздухе при температуре окружающей среды от -30°C.
Особенности
Блок представляет собой сетевой стабилизированный трансформаторно-импульсный источник питания с АКБ включенными по буферной схеме, обеспечивающий:
- питание нагрузки номинальным напряжением 24 В и заряд АКБ при наличии сетевого напряжения 220 В, 50 Гц;
- питание нагрузки от АКБ при пропадании сетевого напряжения;
- индикация наличия сетевого и выходного напряжений;
- выдача извещения «Норма сети» с помощью контактов реле;
- защита от перегрузки и короткого замыкания по выходу;
- защита АКБ от глубокого разряда;
- защита трансформатора от возгорания встроенным термопредохранителем.
Тип устройства Источник вторичного электропитания резервированный | - номинальный при наличии основного питания 2.3 |
Световая индикация "Наличие сети"; "Нагрузка" | - максимальный при наличии основного питания 3 |
Диагностические выходы тип "СК": "Наличие сети"; "Нагрузка" | Тип используемого аккумулятора 12 В 7 А·ч |
Напряжение питания, B: | Количество аккумуляторов, шт 2 |
- от сети переменного тока 160…240 | Защита от короткого замыкания Есть |
Потребляемая мощность: | Защита аккумулятора от глубокого разряда Есть |
- от сети переменного тока 75 Вт | Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 10.2…10.8 |
Выходное напряжение, В: | Степень защиты IP54 |
- при питании от сети переменного тока 20.4…27.6 | Диапазон рабочих температур, °С -30…+40 |
Выходной ток, А: | Габаритные размеры мм 390х220х120 |
