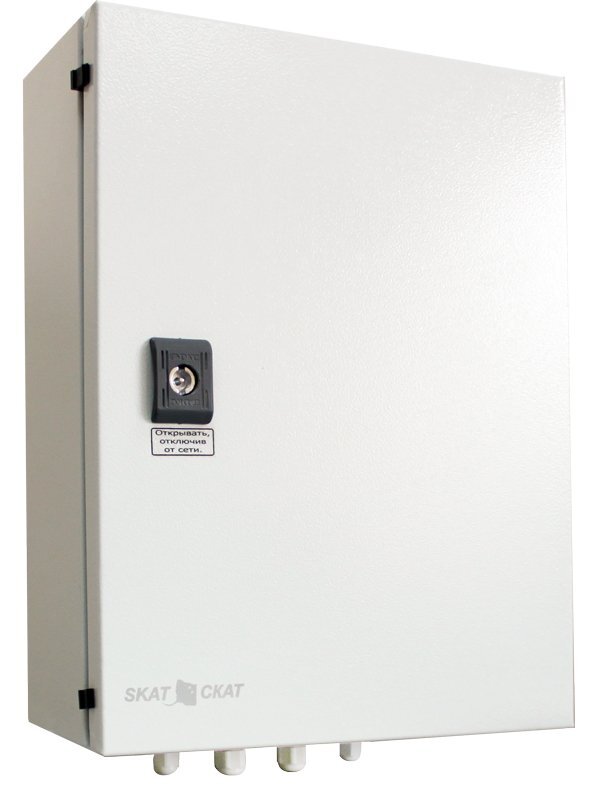

Назначение изделия
Предназначен для питания нагрузок стабилизированным напряжением постоянного тока при наличии и при отсутствии напряжения в электрической сети.
Особенности
- ограничение тока заряда АКБ и возможность выбора одного из трех значений тока ограничения;
- температурная компенсация напряжения заряда АКБ (при применении термодатчика АКБ, входящего в комплект поставки);
- электронная защита от перегрева;
- защита от короткого замыкания в нагрузке посредством плавкого предохранителя;
- защита от короткого замыкания клемм АКБ;
- защита изделия и нагрузки от неправильного подключения (переполюсовки) клемм АКБ посредством плавкого предохранителя;
- контроль наличия внешней АКБ;
- защита АКБ от глубокого разряда в режиме;
- защита от аварийного повышения выходного напряжения путем автоматического отключения изделия;
- светодиодная индикация режимов работы;
- защита питающей сети от короткого замыкания посредством плавкого предохранителя;
- возможность восстановления работоспособности изделия при подключении исправной и заряженной до напряжения не менее 23??В АКБ и отсутствии напряжения питающей сети («холодный запуск»);
- возможность подключения внешнего контакта (тумблера) «ВЫХОД» для оперативного включения/отключения нагрузок;
- формирование выходных информационных сигналов в формате «открытый коллектор»;
- полная пыле- и влагозащита при неблагоприятных условиях эксплуатации.
Тип устройства Источник вторичного электропитания резервированный | Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 150 |
Световая индикация "Наличие сети"; "Нагрузка" | Выходной ток, А: |
Диагностические выходы тип "ОК": "Авария сети"; "Авария выхода"; "Авария АКБ"; "Разряд АКБ"; "Авария изделия" | - максимальный при наличии основного питания 18 |
Напряжение питания, B: | - максимальный при питании от аккумуляторной батареи 20 |
- от сети переменного тока 180…250 | Тип используемого аккумулятора 12 В 17…100 А·ч |
Потребляемая мощность: | Количество аккумуляторов, шт 2 |
- от сети переменного тока 20 ВА | Защита от короткого замыкания Есть |
Потребляемый ток: | Защита аккумулятора от глубокого разряда Есть |
- при питании от резервного источника питания, А 0.25 | Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 20.8…21.2 |
Выходное напряжение, В: | Ток заряда аккумуляторной батареи, А 9.7; 6.9; 3.8 |
- при питании от сети переменного тока 27.3…27.7 | Степень защиты IP65 |
- при питании от аккумуляторной батареи 21.0…27.5 | Диапазон рабочих температур, °С -40…+50 |
Габаритные размеры мм 300х155х430 |
